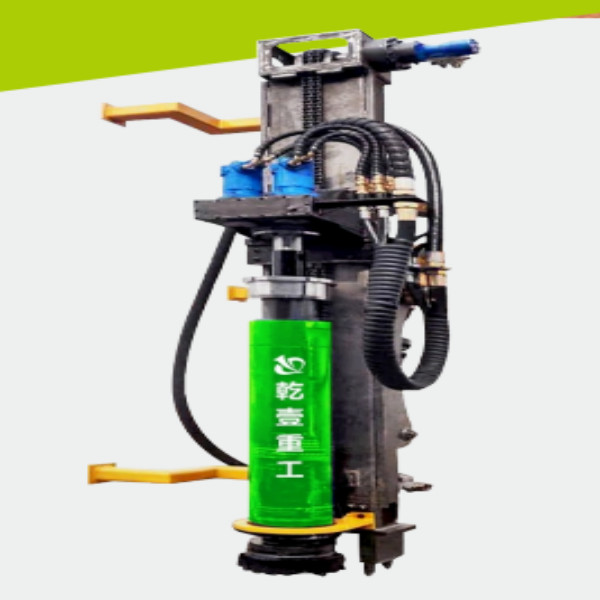

स्वचालित रॉक ड्रिलिंग ऑपरेशनउज्ज्वल स्थान विश्लेषण:
1.उत्खनन ड्रिलिंग मशीन के परिवर्तन का एहसास करने के लिए, और मल्टी-मशीन इंटरचेंज (कटिंग ड्रिल, इम्पैक्ट ड्रिल, ड्रिल) के ऊपर एक ही ट्रैक में,
एक बहुउद्देश्यीय मशीन प्राप्त करने के लिए
2.उत्खनन का परिवर्तन उत्खनन के मूल कार्य को प्रभावित नहीं करता है, दूसरी भुजा पर जाने की आवश्यकता नहीं है, अधिक सुविधाजनक
प्रतिस्थापन (30 मिनट खुदाई करने के लिए बहाल किया जा सकता है), सुविधाजनक स्थापना और disassembly, तेजी से ड्रिलिंग गति, कम ऊर्जा
उपभोग
3.स्विंग ऑयल सिलेंडर जोड़ें, ताकि जब खुदाई अलग-अलग ढलानों पर रुक जाए, तो यह ड्रिलिंग को लंबवत रख सके।
विनिर्देश और तकनीकी पैरामीटर
| ड्रिलिंग व्यास उपकरण की अनुशंसित मिलान तालिका | ||||
| होल व्यास (मिमी) | 200 | 300 | 350 | 400 |
| अनुकूलक उत्खनन (टन) | 6-12 | ≥12 | ≥15 | ≥20 |
| ड्रिल पाइप का व्यास (मिमी) | 89 | 112 | 112 | 122 |
| अनुकूली बिट व्यास (मिमी) | 200 | 300 | 350 | 400 |
| हवा कंप्रेसर का आकार (मिमी) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| एयर कंप्रेसर वजन (किग्रा) | 3200 | 4800 | 5150 | 6000 |
| डीजल इंजन की शक्ति (एचपी) | 260 | 395 | 500 | 550 |
| विस्थापन (एम3/मिनट) | 19 | 29 | 31 | 40 |
| छेद ड्रिल करने के लिए खुदाई के मापदंडों की तालिका | |||
| समग्र आयाम (मिमी) | 5150x1200x860 | संपीड़ित हवा का दबाव (एमपीए) | 0.8-1.2 |
| वजन (किग्रा) | 1100 | संपीड़ित वायु उत्पादन प्रवाह (एम3/मिनट) | 15-40 |
| अनुकूलक उत्खनन (टन) | ≥6 | पाउडर फ्लशिंग माध्यम | संपीड़ित हवा |
| होल व्यास (मिमी) | 90-400 | प्रभाव माध्यम | संपीड़ित हवा |
| ड्रिल पाइप व्यास (मिमी) | 76-122 | प्रभाव आवृत्ति (हर्ट्ज) | 27-47 |
| उपलब्ध ड्रिल पाइप की लंबाई (एम) | ≤3.7 | प्रभाव ऊर्जा (जे) | 72-300 |
| अधिकतम एकल अग्रिम लंबाई (एम) | 2.5 | प्रभाव शक्ति (किलोवाट) | 3.24-15 |
| अधिकतम बोरहोल गहराई | 30 | घूर्णी गति (आरपीएम) | 180-220 |
| हाइड्रोलिक सिस्टम दबाव (एमपीए) | ≥18 | अधिकतम टर्निंग टॉर्क (N·m) | 8000N.M |
| हाइड्रोलिक सिस्टम प्रवाह दर (एल / मिनट) | 80-100 | रोटरी पावर (किलोवाट) | 4-6.9 |
| महामारी दबाव प्रणाली माध्यम | L-HM46 एंटी-वियर हाइड्रोलिक ऑयल | ||
